Flujos del diagrama de FreedomPay

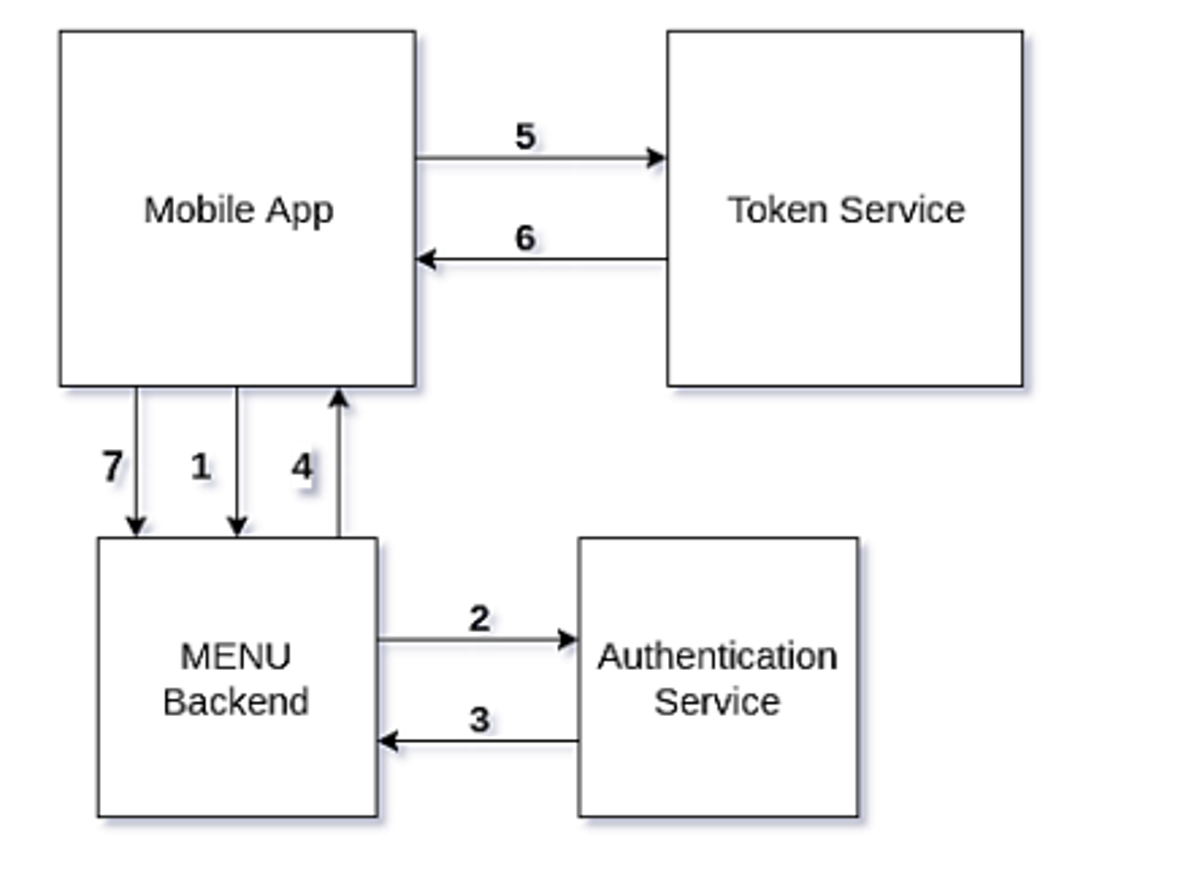

Flujo del diagrama de creación de tokens

1. La app móvil inicia el proceso de creación de tokens enviando una solicitud al backend de MENU.
2. El backend de MENU envía una solicitud al servicio de autenticación para obtener la clave de sesión.
3. El servicio de autenticación le envía la clave de sesión.
4. El backend de MENU envía dicha clave a la app móvil.
5. La app móvil envía una solicitud de creación de token al servicio de tokens (incluidos los datos de la tarjeta de crédito).
6. El servicio de tokens le envía el token a la app móvil.

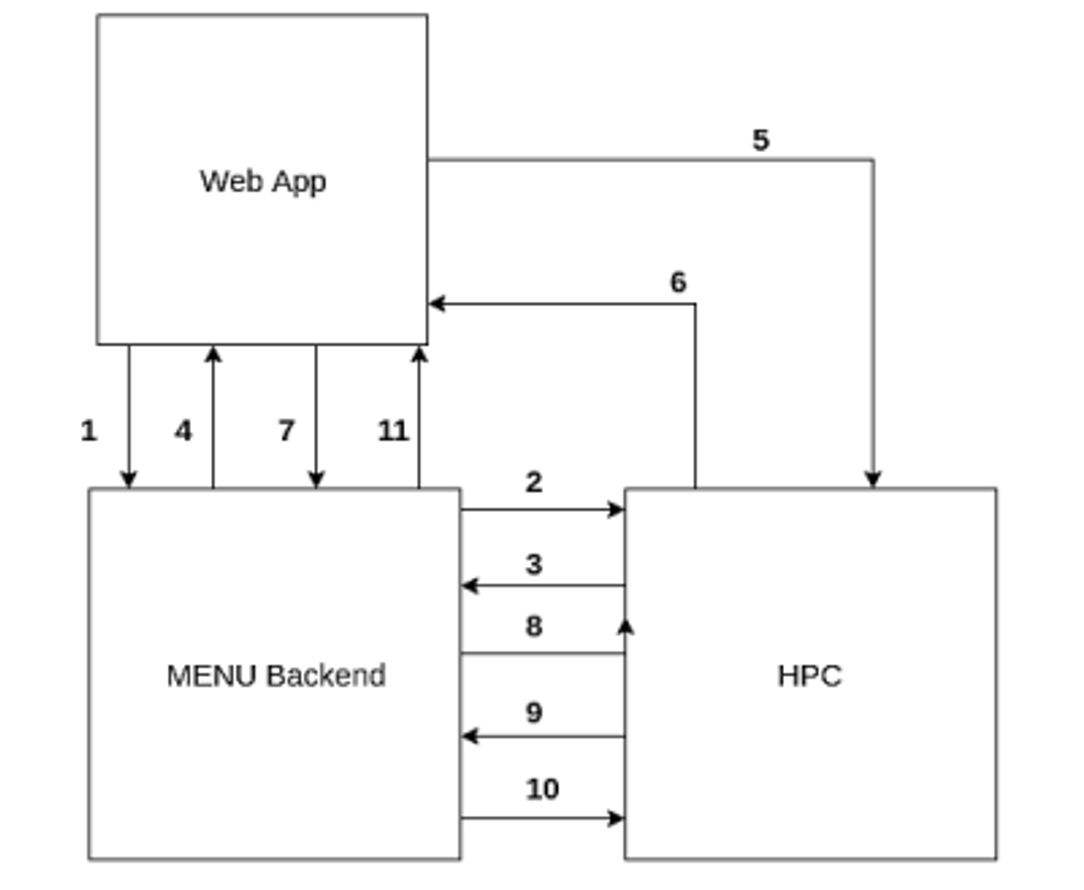

Flujo del diagrama de creación de tokens con HPC

1. La app web inicia el proceso de creación de tokens enviando una solicitud al backend de MENU.
2. El backend de MENU le envía una solicitud de “control-init” a HPC.
3. HPC le envía una respuesta al backend de MENU que incluye un iframe para integrar en la app web.
4. El backend de MENU envía un iframe a la app web.
5. La app web muestra el iframe al cliente, recopila los datos de la tarjeta de crédito y, luego, envía esta información a HPC.
6. HPC le envía una clave de pago a la app web.
7. La app web le envía dicha clave al backend de MENU.
8. El backend de MENU envía la solicitud de autorización por el importe de $0 a HPC para crear un token.
9. HPC le envía una respuesta al backend de MENU.
10. Según la respuesta, el backend de MENU envía una solicitud de anulación o aceptación a HPC.
11. Si el token se creó correctamente, el backend de MENU lo guarda y notifica a la app móvil.

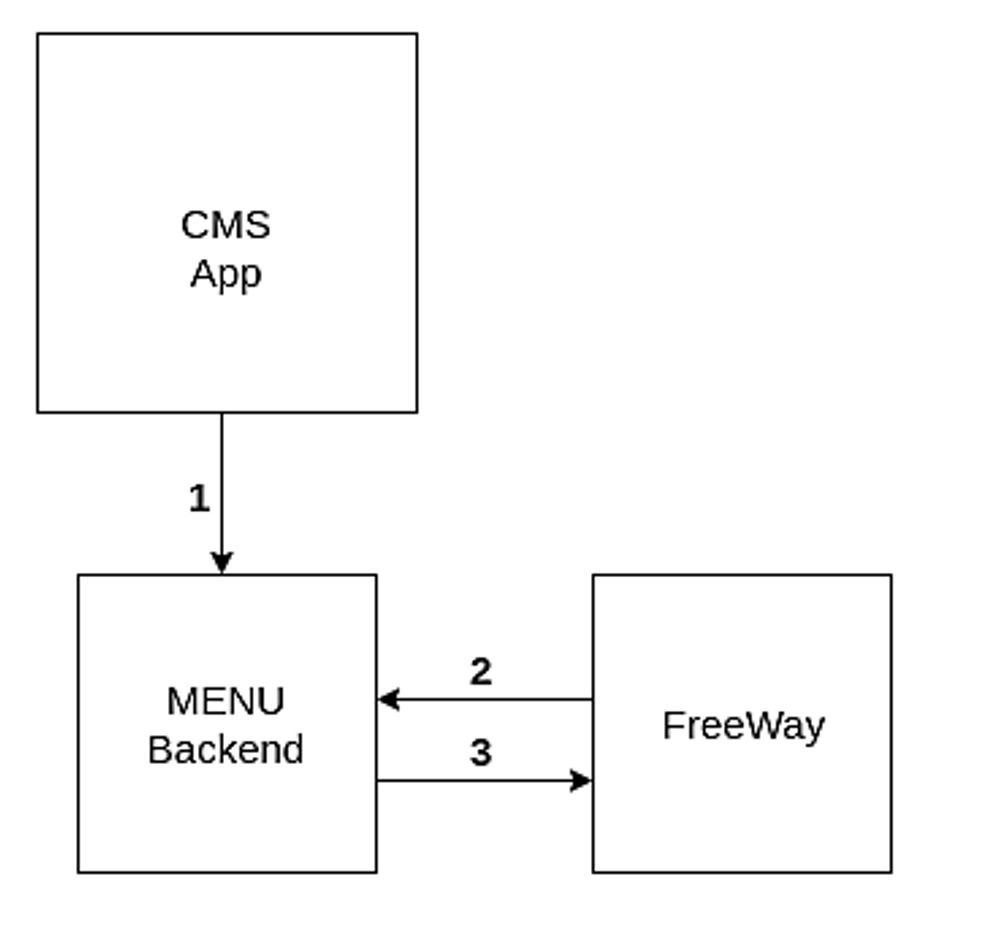

Flujo del diagrama de reembolso

1. La app de CMS inicia el flujo de reembolso y proporciona los datos necesarios al backend de MENU.
2. El backend de MENU envía una solicitud de reembolso a FreeWay que incluye todos los datos necesarios.
3. FreeWay le envía una respuesta al backend de MENU.

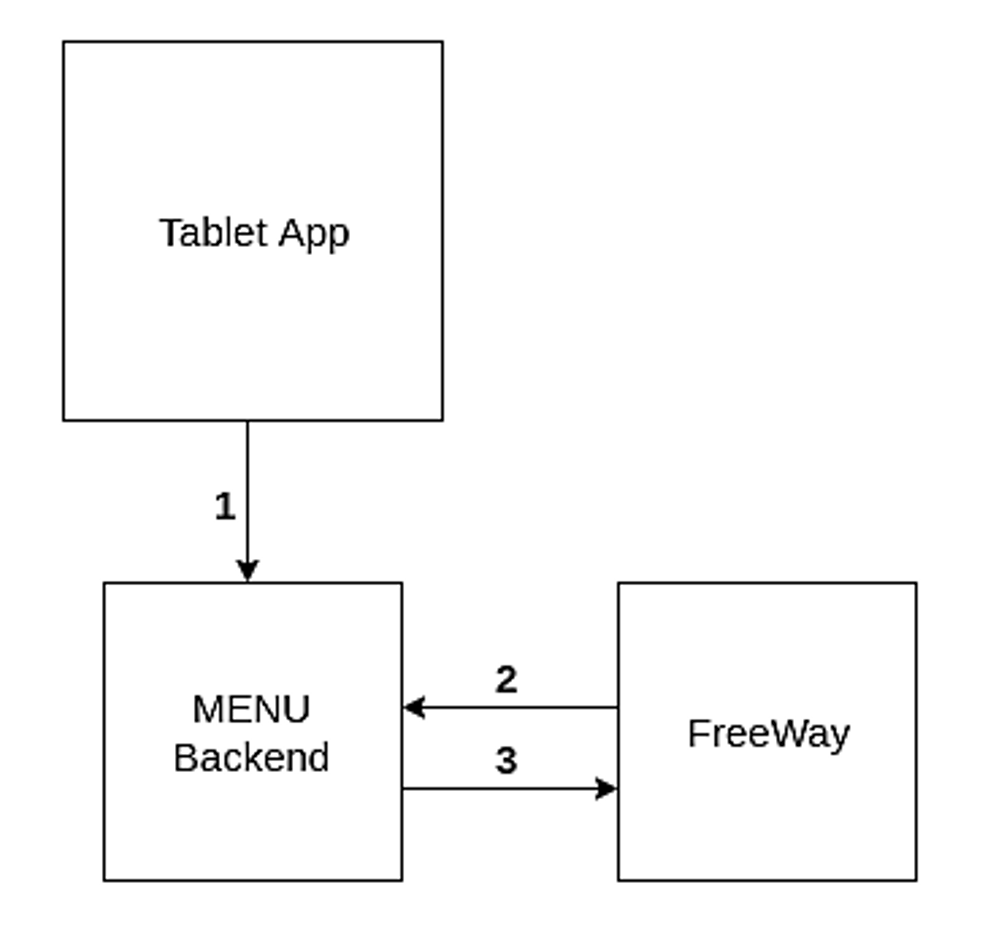

Flujo del diagrama de nulidad

1. La app de la tablet inicia el flujo de nulidad y proporciona los datos necesarios al backend de MENU.
2. El backend de MENU envía una solicitud de nulidad a FreeWay que incluye todos los datos necesarios.
3. FreeWay le envía una respuesta al backend de MENU.
